Как обойти трубу и вытяжку натяжным потолком

Обход коммуникаций — одна из типовых задач при установке натяжных потолков на кухне. Трубы отопления, газовые стояки, воздуховоды вытяжки проходят сквозь плоскость потолка, и их нужно «обойти» так, чтобы полотно осталось целым, а внешний вид — аккуратным. Если вы планируете монтаж натяжных потолков на кухне, эта инструкция поможет разобраться в технологии обхода препятствий.

В этой инструкции разберём два основных способа обхода — универсальную обводную платформу и быстрые термокольца, подробно рассмотрим работу с газовыми трубами и кухонными вытяжками, а также покажем, как избежать типовых ошибок и выбрать решение под конкретную задачу.

Как обойти трубы натяжным потолком: пошаговая инструкция по монтажу

Обойти трубу натяжным потолком — стандартная операция при монтаже. Технология включает установку обводной платформы или термокольца, которые обеспечивают жёсткое основание вокруг трубы и защищают полотно от разрыва. Ниже — пошаговый процесс для труб любого диаметра и расположения.

Почему нужна платформа или кольцо? ПВХ-плёнка под нагревом становится эластичной — без усиления край разреза начнёт расползаться. Платформа или термокольцо принимают на себя нагрузку от натянутого полотна и не дают разрезу расширяться.

Основные этапы обхода:

1. Разметка с учётом усадки — точное определение центра трубы с поправкой на 8–12% усадку ПВХ-полотна.
2. Установка платформы (если выбран этот способ) — закрепление жёсткой закладной на перекрытии.
3. Натяжка полотна — прогрев и крепление материала в профиль с контролем зоны вокруг трубы.
4. Наклейка усилительного кольца — фиксация термокольца по разметке, прижим 20–30 секунд.
5. Вырез — аккуратный разрез по внутреннему диаметру кольца острым ножом.
6. Установка декоративной накладки — финальный элемент, закрывающий технологический зазор.

Эта последовательность подходит для большинства случаев.

Многие переживают из-за сложности процесса — но на практике всё выглядит проще, чем кажется на первый взгляд.

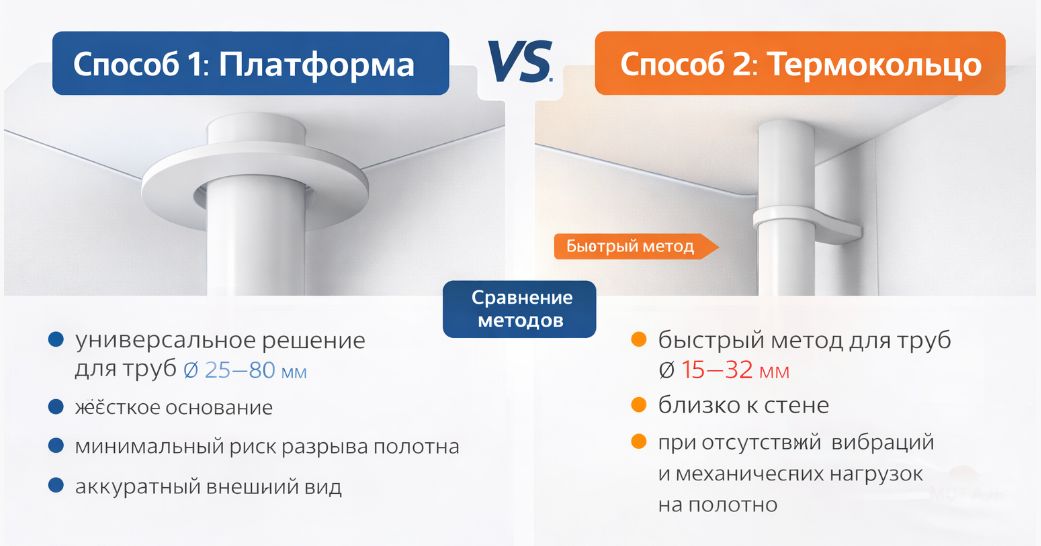

Обход труб натяжным потолком: 2 проверенных способа

Существует два основных подхода к обходу препятствий на натяжном потолке:

• Способ 1: Обводная платформа — универсальное решение для труб диаметром от 25 до 80 мм, расположенных в теле потолка. Обеспечивает жёсткое основание, минимальный риск разрыва полотна и аккуратный внешний вид.
• Способ 2: Термокольца — быстрый метод для труб малого диаметра (15–32 мм), близко расположенных к стене, при отсутствии вибраций и механических нагрузок на полотно.

Как выбрать?

• Если труба диаметром 25–80 мм и находится в 40–50 мм от стены или дальше — платформа.
• Если труба тонкая (15–32 мм), прижата к стене и не испытывает нагрузок — термокольцо.
• Для газовых труб, вытяжек и вибрирующих узлов — только платформа с обязательным зазором и доступом к запорному крану.

Способ 1: Установка обводной платформы (универсальный метод)

В каких случаях применяется?

Обводная платформа — оптимальное решение для следующих ситуаций:

• Вертикальные или горизонтальные трубы диаметром 25–80 мм.
• Труба расположена дальше 40–50 мм от стены — есть пространство для крепления платформы.
• Требуется долговечное и визуально аккуратное решение с минимальным зазором.
• Планируется монтаж теневого, многоуровневого или резного потолка, где важна жёсткая фиксация каждого узла.
• Газовые трубы, вентиляция, вибрирующие узлы — только платформа.

Платформа берёт на себя всю нагрузку от натянутого полотна, предотвращает провисание и расползание разреза даже при усадке материала.

Необходимые инструменты и материалы

• Платформа/закладная — пластиковая (ПВХ, ABS) или фанерная, с вырезанным отверстием под диаметр трубы.
• Крепёж — саморезы или дюбели для фиксации к базовому потолку.
• Термокольца ПВХ — усилительные кольца разных диаметров.
• Цианоакрилатный клей (низковязкий) — время схватывания 5–20 секунд, полная полимеризация 10–14 часов.
• Обезжириватель (изопропанол или специальные составы).
• Канцелярский нож с острым лезвием.
• Рулетка, штангенциркуль, маркер, малярный скотч — для точной разметки.
• Пистолет для клея (опционально, если используется термоклей для дополнительной фиксации платформы).

Пошаговая инструкция по монтажу платформы

Шаг 1: Разметка с учётом усадки ПВХ

Измерьте расстояние от трубы до двух ближайших стен. Перенесите эти координаты на базовый потолок. Отметьте центр трубы маркером.

Важно: ПВХ-полотно даёт усадку 8–12% при нагреве. Умножьте измеренное расстояние (например, 583 мм) на коэффициент усадки (0,92 для 8% усадки): 583 × 0,92 = 536 мм. Эту величину переносите на полотно.

Проверьте разметку дважды — ошибка в 5 мм приведёт к видимому зазору или морщинам на полотне.

Шаг 2: Установка платформы

Закрепите платформу на базовом потолке так, чтобы её центральное отверстие совпало с осью трубы. Высота платформы должна соответствовать уровню будущего натяжного потолка (обычно платформа крепится вровень с нижней кромкой профиля). Используйте саморезы или дюбели для жёсткой фиксации — платформа не должна прогибаться под весом полотна.

Шаг 3: Натяжка полотна

Натяните полотно по периметру помещения, прогревая ПВХ-плёнку тепловой пушкой (для тканевых потолков прогрев не требуется). Оставьте 20–25 см свободного материала с каждой стороны трубы. Прогрев должен быть равномерным — не направляйте поток горячего воздуха непосредственно на платформу дольше 10–15 секунд, чтобы избежать деформации пластика.

Шаг 4: Наклейка усилительного кольца (внутренняя вклейка)

Обезжирьте зону вокруг разметки на полотне. Приложите термокольцо к полотну с изнаночной стороны (для скрытого обхода). Нанесите клей тонким слоем по контуру кольца. Прижмите кольцо к полотну на 20–30 секунд, обеспечивая равномерное сцепление без смещений.

Важно: Для более аккуратного результата используйте круговой рез по окружности кольца с отступом 2 мм внутрь — это даст чище контур без «чёрного канта» вокруг трубы. Радиальные «лучевые» разрезы менее эстетичны.

Шаг 5: Вырезание отверстия

После полимеризации клея (через 10–15 минут можно приступать к резке, но полная прочность наступает через 10–14 часов) аккуратно вырежьте отверстие по внутреннему диаметру термокольца. Используйте острый нож. Избегайте радиальных надрезов за пределами кольца — они могут инициировать разрыв.

Шаг 6: Установка декоративной накладки

Наденьте на трубу декоративное кольцо (часто называют «грибок»), которое закроет технологический зазор между полотном и трубой. Проверьте симметрию и плотность прилегания. Накладка может быть подобрана в цвет потолка или окрашена.

Способ 2: Использование термоколец (для труб малого диаметра)

Когда подходит этот метод?

Термокольца — быстрое решение для следующих случаев:

• Диаметр трубы 15–32 мм.
• Труба расположена близко к стене (менее 40 мм) — пространства для платформы нет.
• Отсутствие вибраций и механических нагрузок на полотно (не подходит для труб с пульсирующим потоком или вибрирующего оборудования).
• Требуется быстрый монтаж без сложных закладных.

Необходимые инструменты и материалы

• Термокольца ПВХ — разных диаметров (внутренний диаметр на 5–7 мм больше наружного диаметра трубы).
• Цианоакрилатный клей (низковязкий, быстрого схватывания).
• Обезжириватель (спиртовой или изопропанол).
• Канцелярский нож с острым лезвием.
• Маркер, рулетка.

Пошаговая инструкция по наклейке кольца и вырезанию отверстия

Шаг 1: Разметка

Натяните полотно по периметру, оставив 20–25 см свободными у трубы. Отметьте центр трубы на полотне маркером (с изнаночной стороны, если доступ есть, или с лицевой — в зависимости от типа монтажа).

Шаг 2: Обезжиривание

Протрите зону вокруг разметки обезжиривателем. Дайте высохнуть 10–15 секунд.

Шаг 3: Наклейка кольца

Нанесите клей тонким слоем по контуру термокольца. Приложите кольцо к полотну, совместив центр кольца с разметкой. Прижмите на 20–30 секунд, не допуская смещений.

Шаг 4: Вырез

Через 10–15 минут (когда клей схватится) аккуратно вырежьте отверстие по внутреннему диаметру кольца. Нож должен быть острым — тупое лезвие может порвать полотно.

Шаг 5: Установка декоративной накладки

Наденьте на трубу декоративное кольцо. Проверьте, что зазор между полотном и трубой минимален и равномерен по окружности.

Обход двух труб рядом: усиление узла

Если в потолок входят две трубы рядом, стандартная технология требует дополнительного усиления, чтобы избежать расхождения полотна и появления складок между трубами.

Технология усиления:

1. Склейка обводов тыльными вставками: вырежьте короткие (20–30 мм) ПВХ-вставки и приклейте их с тыльной стороны между двумя обводами, соединяя их в единую жёсткую конструкцию. Это предотвратит расхождение полотна и щели между трубами.
2. Фиксация гарпуна «клопами»: перед натяжкой зафиксируйте гарпун по бокам узла саморезами-«клопами» (2–4 шт.). Это исключит «разъезд» полотна при натяжении.
3. Монтаж от двух труб: начинайте натяжку полотна именно от узла с двумя трубами, заправляя гарпун от центра к углам. Это обеспечивает равномерное распределение нагрузки.

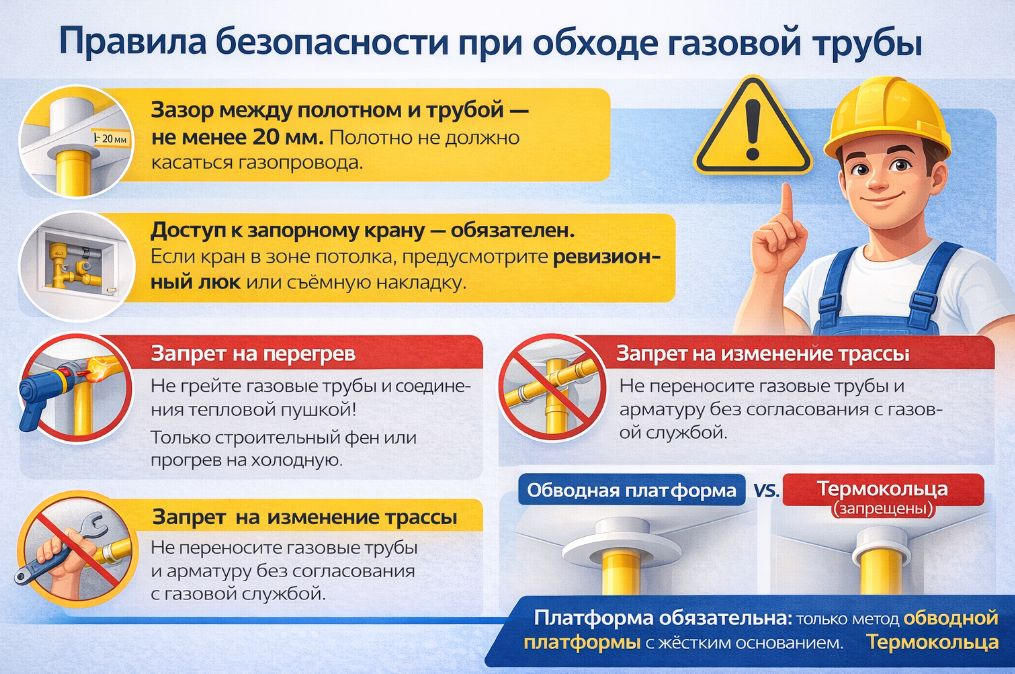

Особенности обхода газовой трубы

Газовые трубы требуют особого подхода из-за требований безопасности и необходимости обеспечения доступа к запорной арматуре.

Ключевые правила:

1. Зазор между полотном и трубой — не менее 20 мм. Полотно не должно касаться газопровода.
2. Доступ к запорному крану — обязателен. Если кран расположен в зоне потолка, предусмотрите ревизионный люк или съёмную накладку.
3. Запрет на перегрев: не используйте тепловые пушки в радиусе 1,5 м от газовой трубы и соединений. Прогрев ПВХ-плёнки в этой зоне производится на минимальной мощности или с помощью строительного фена (либо на холодную для тканевых потолков).
4. Запрет на изменение трассы: не переносите газовые трубы и арматуру без согласования с газовой службой.
5. Платформа обязательна: только метод обводной платформы с жёстким основанием. Термокольца не допускаются.

Инструменты и материалы для обвода труб на натяжном полотне

Перед началом монтажа подготовьте полный набор инструментов и расходных материалов. Это ускорит работу и снизит риск ошибок.

Базовый комплект:

• Пластиковые платформы/обводные кольца — разных диаметров (16, 22, 27, 32, 40, 50, 60, 80 мм). Выбирайте платформы из термостойкого ПВХ или ABS.
• Термокольца ПВХ — внутренний диаметр от 20 до 205 мм (используются для усиления отверстий под светильники и трубы).
• Цианоакрилатный клей — низковязкий, быстрого схватывания (Apollo 2025, Cosmofen CA12, LOCTITE). Не используйте суперклей общего назначения — он может разъесть ПВХ-плёнку.
• Обезжириватель — изопропанол или специальные составы для подготовки поверхности.
• Канцелярский нож с запасными острыми лезвиями.
• Рулетка, штангенциркуль (для точного измерения диаметра трубы).
• Маркер, малярный скотч — для разметки.
• Саморезы/дюбели — для крепления платформ к базовому потолку.
• Саморезы-«клопы» — для фиксации гарпуна при обходе двух труб.

Средства индивидуальной защиты и вентиляция:

• При работе с цианоакрилатными клеями обеспечьте вентиляцию помещения.
• Используйте перчатки для защиты кожи от контакта с клеем.
• Избегайте вдыхания паров клея.

Обход труб отопления натяжным потолком: пошаговое руководство

Трубы отопления — наиболее частый случай обхода в жилых помещениях. Ниже — детальная инструкция, объединяющая установку платформы и усиление полотна.

Шаг 1: Разметка места прохождения трубы на базовом потолке

Измерьте расстояние от трубы до двух ближайших стен рулеткой. Запишите координаты. Учтите усадку ПВХ: умножьте измеренное расстояние (например, 583 мм) на 0,92 (для 8% усадки): 583 × 0,92 = 536 мм. Эту величину переносите на полотно.

Перенесите скорректированные значения на базовый потолок. Отметьте центр трубы маркером. Зафиксируйте оси малярной лентой для контроля при установке платформы.

Уточните диаметр трубы штангенциркулем — это определит размер платформы и термокольца.

Шаг 2: Установка закладной (платформы)

Соберите платформу по высоте системы натяжного потолка. Платформа должна быть вровень с нижней кромкой профиля или немного выше (на 1–2 мм), чтобы полотно не провисало в зоне трубы.

Закрепите платформу к базовому потолку саморезами или дюбелями (не менее 4 точек крепления для платформы диаметром 50–80 мм). Проверьте жёсткость — платформа не должна прогибаться под нажатием.

Шаг 3: Натяжка полотна до трубы

Натяните полотно по периметру помещения. Для ПВХ-плёнки используйте тепловую пушку, прогревая материал до +60…+70°C (не выше +80°C — перегрев может деформировать полотно). Оставьте 20–25 см свободного материала с каждой стороны трубы.

Контролируйте натяжение возле трубы — не допускайте складок и смещений. Прогрев должен быть равномерным, без длительного воздействия на зону платформы (пластик может деформироваться при температуре выше +90°C).

Шаг 4: Наклеивание усилительного кольца на полотно (внутренняя вклейка)

Обезжирьте зону вокруг разметки на полотне. Приложите термокольцо к полотну с изнаночной стороны (для скрытого обхода), совместив центр кольца с разметкой. Нанесите клей тонким слоем по контуру кольца (не допускайте избытка — клей может выступить за края и испортить внешний вид).

Прижмите кольцо к полотну на 20–30 секунд, обеспечивая плотное и равномерное сцепление. Не допускайте смещений — кольцо должно быть строго по оси трубы.

Шаг 5: Выполнение разреза и фиксация полотна

Через 10–15 минут после наклейки кольца (когда клей схватится) аккуратно вырежьте отверстие по внутреннему диаметру кольца. Используйте острый нож. Избегайте радиальных надрезов за пределами кольца.

Проверьте, что полотно прилегает к платформе без напряжений и морщин. Если есть небольшие складки, можно аккуратно прогреть зону феном (на минимальной мощности) и разгладить материал.

Шаг 6: Установка декоративной накладки

Наденьте на трубу декоративное кольцо или заглушку. Проверьте симметрию и плотность прилегания. Кольцо должно закрывать технологический зазор между полотном и трубой, не оставляя видимых щелей.

Если накладка не подходит по цвету, можно окрасить её в тон потолка или заказать индивидуальное изготовление.

Особенности обхода труб для ПВХ (виниловых) и тканевых потолков

Обход труб на ПВХ-полотне и тканевом потолке различается по технологии из-за свойств материалов.

Рекомендации:

• ПВХ-потолки: используйте платформы для диаметров 25–80 мм и термокольца для 15–32 мм (если нет нагрузок). Обязательно армируйте край разреза термокольцом и учитывайте усадку при разметке.
• Тканевые потолки: платформа нужна для всех диаметров; разрез выполняется без прогрева, края заправляются в профиль с небольшим натяжением. Клей применяется редко — только для усиления в сложных узлах.

Обвод коммуникаций в сложных конструкциях: теневые, многоуровневые и резные потолки

Теневые потолки

Задача: сохранить непрерывность теневого зазора вокруг трубы.

Решение: закладные интегрируются до профиля теневого примыкания. Вокруг трубы используется персонализированный теневой модуль — профиль с зазором 10–15 мм, который монтируется по окружности платформы. Разметка ведётся от профиля, а не от стены. Обвод клеится с зазором 4–5 мм от профиля, учитывая усадку материала.

Многоуровневый потолок

Задача: обойти трубу на нижнем уровне с привязкой к жёсткому каркасу.

Решение: для вертикальных стояков — отдельные платформы в каждом уровне. Оси отверстий синхронизируются по вертикали, высоты платформ соответствуют уровням. Проверьте жёсткость каркаса — провисание одного уровня приведёт к видимым дефектам.

Резные потолки

Задача: сохранить рисунок и прочность полотна при вырезах рядом с трубой.

Решение: армируйте вырезы линейными усиливающими кольцами. Рез выполняется по шаблону. Выдерживайте отступы между прорезями и трубой не менее 30–50 мм, чтобы сохранить структуру полотна.

5 частых ошибок при обводе препятствий и как их избежать

Ошибка 1: Неправильный замер (без учёта усадки ПВХ)

Проблема: неточное определение центра трубы или её диаметра, а также игнорирование усадки ПВХ-полотна (8–12%) приводит к смещению отверстия, видимым зазорам или морщинам на полотне.

Решение: используйте штангенциркуль для измерения диаметра трубы. Умножьте измеренное расстояние на коэффициент усадки (0,92 для 8% усадки). Делайте шаблон из картона — приложите к трубе, проверьте плотность прилегания. Проверяйте центр по двум осям (X и Y) дважды.

Ошибка 2: Отсутствие усилительного кольца

Проблема: разрез полотна без армирования начинает расползаться — сначала на 1–2 мм, затем трещина распространяется по всей поверхности.

Решение: всегда укрепляйте кромку реза термокольцом. Для ПВХ-полотен это обязательно. Для тканевых — рекомендуется при диаметрах больше 32 мм. Используйте внутреннюю вклейку (с изнаночной стороны) для более аккуратного результата.

Ошибка 3: Неподходящий клей

Проблема: использование универсального суперклея или термоклея, не предназначенного для ПВХ, приводит к разъеданию полотна или отклейке кольца через 2–3 месяца.

Решение: используйте цианоакрилат для ПВХ (Apollo 2025, Cosmofen CA12, LOCTITE). Время схватывания 5–20 секунд, полная полимеризация 10–14 часов. Соблюдайте время полимеризации — не приступайте к резке раньше 10–15 минут после наклейки.

Ошибка 4: Перегрев ПВХ-полотна

Проблема: длительное воздействие тепловой пушки на зону платформы (дольше 15 секунд) деформирует пластик и полотно. В зоне газовых труб перегрев создаёт пожарную опасность.

Решение: прогревайте ПВХ равномерно, не направляя поток на одну точку дольше 10–15 секунд. В зоне газовых труб используйте строительный фен на минимальной мощности или работайте без прогрева (только для тканевых потолков).

Ошибка 5: Закрытие доступа к вентилю/ревизии

Проблема: декоративная накладка или короб закрывают запорный кран или ревизионный узел. При аварии доступ к перекрытию газа или воды невозможен без демонтажа потолка.

Решение: закладывайте ревизионные лючки в коробах и зонах с запорной арматурой. Люк должен открываться без инструментов (на магнитах или защёлках). Проверьте доступ до натяжки полотна.

Делать самому или вызвать мастера? Оценка сложности

Можно попробовать самостоятельно:

Помните, что все гарантии ложатся на вас!

• Одна труба диаметром 15–32 мм, близко к стене.
• ПВХ-полотно (тканевое требует большей точности).
• Есть доступ к инструментам и навыки аккуратной разметки.
• Не газовая труба.

Мастер (рекомендуется):

• Газовые трубы (требуется соблюдение зазора, доступа к крану и нормативов безопасности).
• Островные вытяжки (нужна жёсткая закладная и точный расчёт нагрузки).
• Многоуровневые и теневые потолки (сложная геометрия).
• Несколько труб рядом (высокий риск порчи полотна при ошибке).
• Тканевый потолок (меньшая эластичность — нет права на ошибку).

Стоимость и риск: ошибка в обходе требует полной замены полотна. Стоимость замены ПВХ-полотна на комнату 12–15 м² — 18 000–25 000 рублей. Стоимость обхода одной трубы — 500–1 500 рублей.
